SatMe

Poursuite de satellites radioamateurs sur Android et sur PC — passages, pointage, Doppler, carnet.

Google Play · Pourquoi SatMe ? · Documentation (wiki) · English · API

Quoi de neuf#

SatMe-PC a beaucoup grandi cet automne. L'essentiel, en images — chaque point est détaillé dans le guide intégré (F1 dans SatMe-PC) et le wiki.

Nouveau depuis la 2026.10.33

• Publication web (module facultatif, désactivé d'origine) : SatMe-PC envoie vers votre site, quel qu'il soit, ou dans un dossier — images SSTV et SSDV, planches, rapports, contacts, vidéos du journal, passages FT8 / FT4, et en option un direct (auto-pilote, spectre QO-100, image DATV, station, FT8 / FT4, favoris, diplômes) ; une API documentée, des récepteurs prêts à l'emploi.
• SSDV : celui de SO-127 (HADES-SA) décodé en BLU (Télémesure › SSDV en BLU, le poste en USB-D), celui d'IO-86 par l'AFSK 1200 de son répéteur, les images des Geoscan ; dans l'onglet SSTV et avec l'auto-pilote. Tous les émetteurs d'un satellite listés, et Autre fréquence… pour taper la sienne.
• Journal : la vidéo suit exactement l'aperçu, le son revient (accéléré jusqu'à ×4 sans changer sa hauteur, là où quelque chose est entendu), « Hors passage » avant l'AOS et après le LOS, Sauter les silences, et un bilan de fin soigné, les images à leur taille.
• SSTV : l'encart du satellite suivi à côté de l'image en direct ; les diapos ARISS de la série 33 numérotées aussi.
• Windows : une mise à jour par le MSI n'efface plus rien ; les données restent dans %APPDATA%\SatMe.
• Le manuel en PDF, mis en page, joint à chaque version (SatMe-manuel-fr.pdf, SatMe-manuel-en.pdf).

Nouveau depuis la 2026.10.32

• FT8 / FT4 en émission, par l'IC-9700 que SatMe tient déjà : double-clic sur une ligne pour répondre, 📣 Appeler CQ, la séquence jusqu'au 73, en terrestre ou par un transpondeur (RS-44, QO-100) avec le Doppler ; le poste mis en USB-D tout seul ; jamais sans opérateur (chien de garde de présence, Échap). Le Journal montre les décodages FT4 / FT8 sur le rejeu et dans ses vidéos.
• Sked sur le globe : la fenêtre commune avec une autre station rejouée sur le globe d'Orbites, avec ses rendus et ses caméras, et sa vidéo MP4 en 16:9 ou 9:16 — jusqu'au Globe animé filmé tel qu'à l'écran.
• Orbites : la Vue du satellite (la Terre vue d'en haut, son empreinte, ta station dedans ou non), 📺 l'ISS en direct (la vidéo NASA à côté du calcul de SatMe), des traces plus marquées, et en Vitrine le globe à côté des cartes — sans « venez écouter » d'office.
• Agenda : les Diplômes (ARISS SSTV, AMSAT, VUCC, DXCC, WAS…) et où tu en es d'après ta galerie et ton carnet, la demande préparée — rien n'est envoyé ; Activer l'auto-pilote en un clic sur une activité SSTV annoncée.
• DATV : un écran de pointage lisible de loin (MER en très gros, tendance, son), l'historique de réception, le niveau du signal, le calage sur la balise, la traduction parlée et un résumé de la station reçue ; en émission, les créneaux libres, le test de l'encodeur, une horloge en direct et une rampe de gain.
• SDR et station : une échelle des satellites sur la cascade (Doppler compris, un clic pour suivre), une table des convertisseurs et transverters par bande, Calibrer la clé SDR (ppm) et Aligner un transpondeur pas à pas ; des images SSDV complétées sur plusieurs passages.

Plus tôt cet automne :

Orbites, et son tableau plein écran. La Terre en 3D avec tes satellites sur leur orbite, leurs empreintes et près de 250 monuments. ⛶ Tableau en fait un écran mural, avec six thèmes : Dessin animé (le globe tourne seul), Pédagogique (des fiches qui expliquent, « Le savais-tu ? »), et Vitrine pour le stand d'un club — de grandes cartes qui défilent : « AO-91 passe au-dessus de nous à 15:29 », le globe à côté, un satellite et son histoire, ton club et son QR code.

Des fiches de satellites avec de vraies photos. Pays, lancement, mission, orbite, une anecdote, les fréquences radioamateur et le résumé Wikipédia. La photo est une photo libre de Wikimedia Commons (auteur et licence affichés), demandée une fois puis gardée ; sans Internet, un dessin de SatMe.

Le Journal devient un petit éditeur vidéo. Un seul éditeur pour un passage ou pour une session de plusieurs. Choisis le cadre écran 16:9 ou téléphone 9:16, place l'image SSTV et les incrustations à la souris, commence quelques minutes avant l'AOS pour voir arriver le satellite. Exporte une vidéo MP4 avec le son des contacts, un GIF, une image, le WAV ou un ZIP. En 16:9, la légende tient maintenant dans une bande de trois colonnes (environ 19 % de l'image) : la vue gagne la place.

La polarisation d'antenne depuis le Suivi. Un boîtier ESP32 en USB commande un commutateur WiMo : verticale, horizontale, circulaire droite ou gauche. SatMe met la polarisation de chaque satellite à l'AOS, peut sonder H contre V au S-mètre et apprend, passage après passage, laquelle marche le mieux. Jamais de commutation sur l'antenne qui émet, et le sélecteur en façade a toujours le dernier mot. Un ESP32 virtuel permet de tout essayer avant de souder.

QO-100 bande étroite, en émission. L'ADALM-PLUTO en direct sur 2,4 GHz (BLU au micro du navigateur, CW, FT8 par une carte son) ou l'IC-9700 avec un convertisseur. Le plan de bande AMSAT-DL par mode, un essai sur charge à chaque démarrage, un chien de garde de 2 s, la coupure dès que LEILA est entendue, et ton signal comparé à la balise. Pas encore essayé sur l'air avec le vrai matériel.

Ta station, ta disposition. Réglages › Modules ne garde que ce qui te sert (QO-100, DATV, SSTV, SDR, APRS, avions, navires…), ou prends un profil. Dans le Suivi, les panneaux se replient, les colonnes s'élargissent par une poignée, et ⊞ Disposition s'en souvient.

Une démo à installer partout. satme --demo lance une station fictive (indicatif QF4DMO, tous les indicatifs en série Q, à personne) avec un carnet, un journal et des images SSTV crédibles, toujours datés des derniers jours, et un poste, un rotor, un SDR, des avions et des navires virtuels. Rien de réel n'est ouvert, rien n'émet. Pour le stand d'un club ou pour faire le tour avant d'installer : l'archive satme-demo.tar.gz (./gradlew :pc:demoTar) et son installe-demo.sh la mettent en service sur une VM Linux ou un Raspberry Pi. → Démonstration · les notes de la démo

Une station, trois SatMe#

SatMe dans la poche pour trafiquer partout, SatMe-PC pour toute la station dans un navigateur, SatMe-Node sur un Raspberry Pi au pied du pylône. Le même moteur partout : ce qui se fait sur le PC se fait aussi sur le téléphone. Gratuit, sans compte, sans publicité, logiciel libre.

L'essayer en deux minutes, sans rien brancher : poste et rotor simulés, les vrais passages du moment. ▶ Google Play · PC Linux ou Raspberry Pi : curl -fsSL https://raw.githubusercontent.com/f4ioz/SatMe/main/installe-satme.sh -o installe-satme.sh && bash installe-satme.sh · Windows, tout en un (.msi) · ou la station de démonstration sur une VM ou un Raspberry Pi

• 🛰 Ne plus rater un passage — le mode automatique suit chaque passage des satellites choisis : le poste et le rotor se mettent en place 5 min avant l'AOS, le son est enregistré, le passage arrive dans le journal.
• 🎯 Le Doppler fait tout seul — IC-9700, IC-9100, IC-910H, TS-2000, FT-817 / IC-705, TH-D72 ; on tourne la molette, le poste suit le transpondeur.

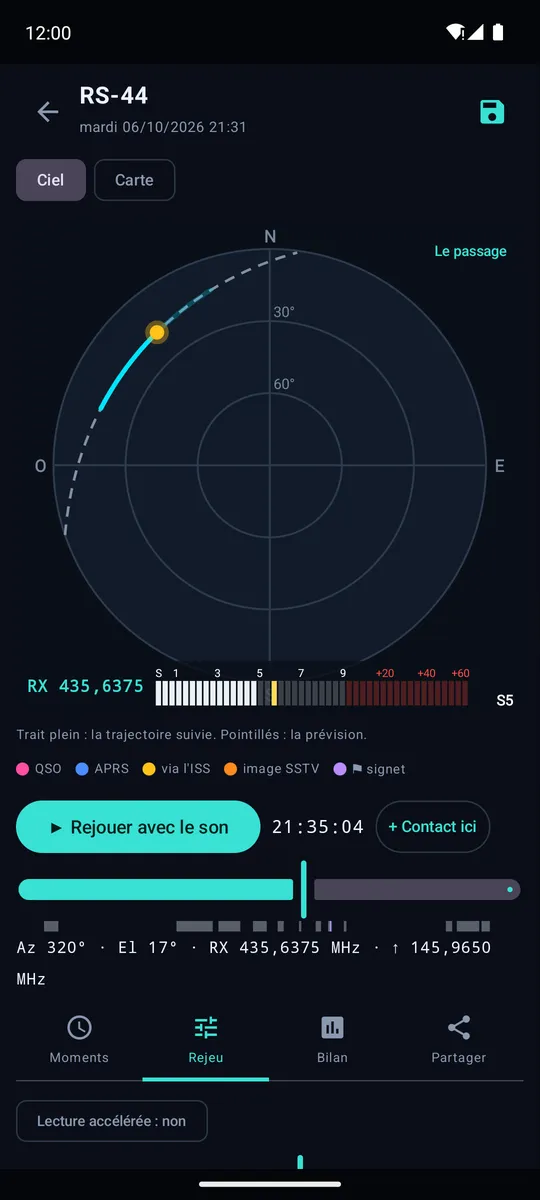

• 🎞 Chaque passage rejoué — sur le ciel ou la carte, avec son son, le S-mètre, les contacts et les images SSTV à leur place ; fait en vidéo ou en GIF à partager.
• 📲 Du téléphone au PC en un QR code — les passages faits au portable arrivent sur le PC avec leurs contacts, images et sons.
• 📡 Et tout le reste — SSTV, METEOR, APRS (et KISS), FT8, radiosondes, un cockpit QO-100 qui reçoit et émet, la DATV, la polarisation d'antenne, phonie → texte, carnet avec QRZ et Wavelog / Cloudlog.

Un vrai passage, tel que SatMe l'a gardé#

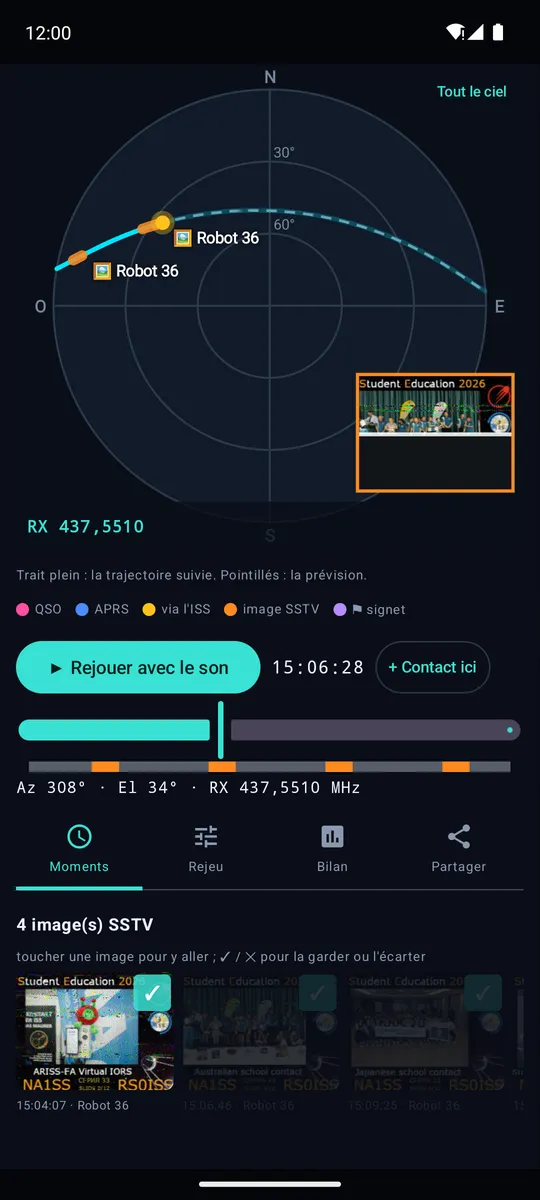

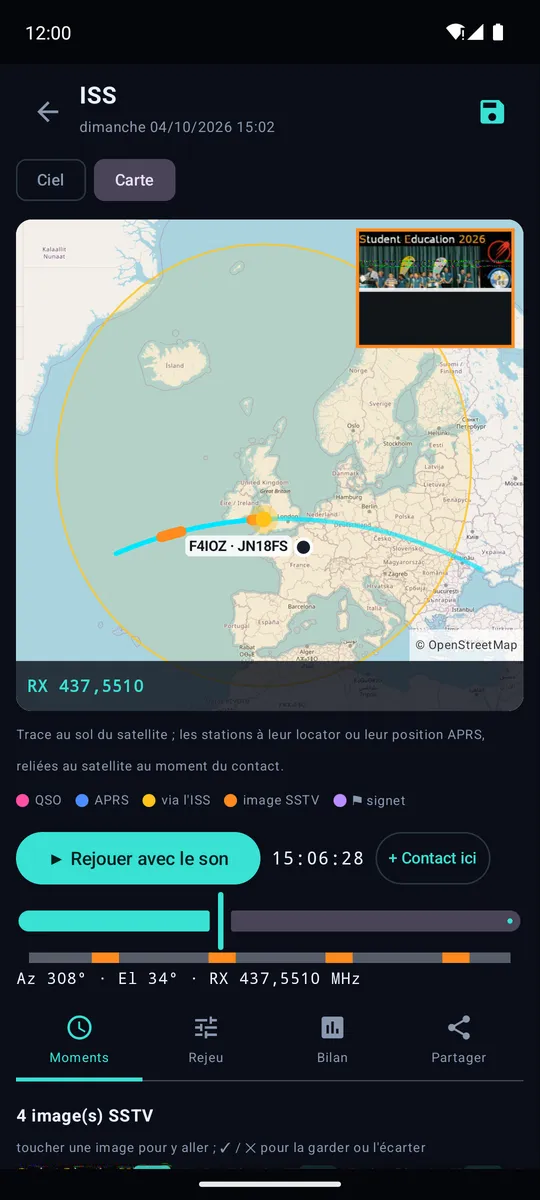

L'ISS le 4 octobre : quatre images d'écoles en Robot 36, décodées pendant qu'elles arrivaient, chacune à sa place sur la trajectoire — puis RS-44 rejoué avec son S-mètre et la fréquence où était le poste, et l'image que SatMe fabrique pour partager le moment.

SatMe-PC — toute la station dans un navigateur#

SatMe tourne aussi sur un PC (Linux, Windows, Raspberry Pi), avec le moteur même du téléphone : passages, Doppler, poste et rotor, polarisation d'antenne, le carnet avec la station en direct à côté, skeds, le cockpit QO-100 (bande étroite en réception et en émission), Orbites et son tableau plein écran, la DATV en réception et en émission, SDR (RTL-SDR, ADALM-PLUTO, bladeRF 2.0), phonie → texte, radiosondes, METEOR, SSTV, APRS, FT8 / FT4 (réception et émission), le journal des passages — et SatMe sur le téléphone le rejoint en scannant un QR code, ses passages, images, sons et contacts arrivant avec. → Guide de SatMe-PC, chaque fonction et où cliquer (wiki, chapitre par chapitre)

Installer, guidé (il voit ce qui est branché) : curl -fsSL https://raw.githubusercontent.com/f4ioz/SatMe/main/installe-satme.sh -o installe-satme.sh && bash installe-satme.sh · SatMe-PC sous Linux · SatMe-PC sous Windows (tout en un) · SatMe-Node sur un Raspberry Pi 3 (le MiniTiouner à côté de l'antenne) · téléchargements

Du téléphone au PC : un QR code#

Le téléphone sert aussi des pages au navigateur du PC (câble USB ou Wi-Fi, rien à installer) : le journal des passages rejoué en grand sur une carte avec son son, et la planche SSTV faite à la souris.

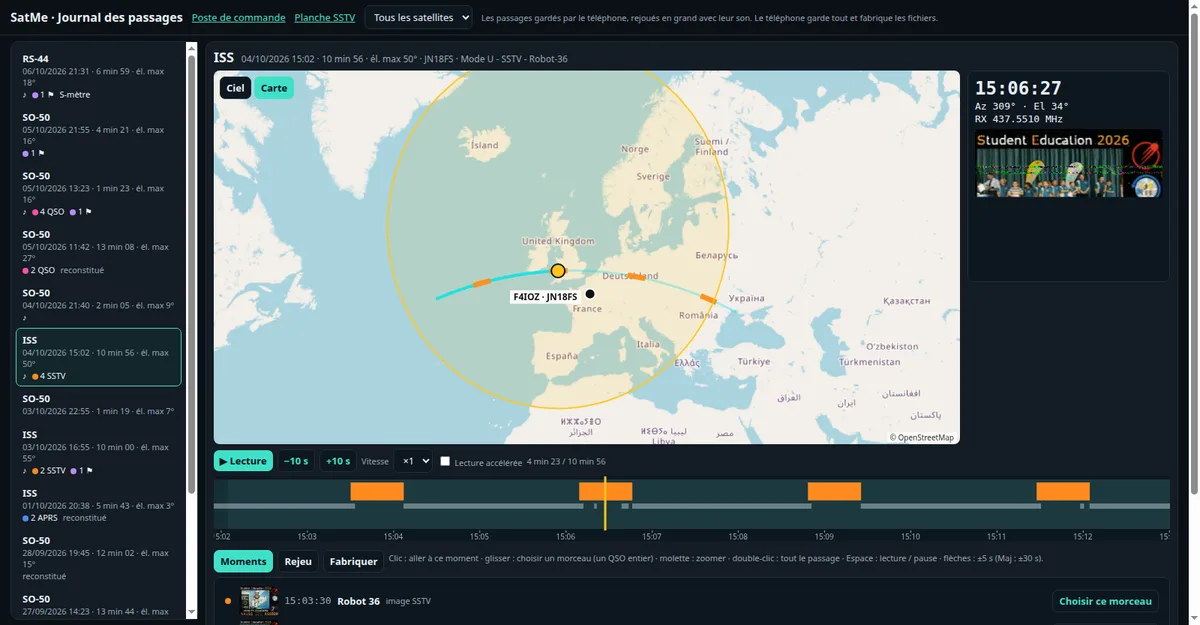

Dans les images et vidéos du journal, chaque image SSTV brute, corrigée ou fusionnée (Auto : la meilleure note), et les éléments du rapport SSTV — le montage, la grille des diapos, le ciel du passage, l'élévation, le bilan, la planche, le logo — incrustés à la souris sur le rejeu ou en cartes à part.

▶ SatMe sur Google Play — gratuit, sans compte, sans publicité

SatMe-PC, fonction par fonction#

SatMe-PC est passé d'une station satellites à toute une station dans un navigateur : QO-100 et DATV avec son propre modem DVB-S2, un récepteur SDR tout confort, la télémesure, les avions et les navires, la station dessinée telle qu'elle est câblée. Tout ce qui suit est détaillé, onglet par onglet et bouton par bouton, dans le guide de SatMe-PC du wiki ; le guide intégré s'ouvre aussi dans SatMe-PC (F1).

🚀 Démarrage — une configuration rapide au premier lancement (indicatif, locator, heure, réseau), Quoi de neuf après chaque mise à jour, un badge discret quand une nouvelle version est publiée (rien n'est installé tout seul), --reseau, --port et --dossier réglés dans Réglages › Démarrage, et le déploiement des réglages sur un autre PC, sans les mots de passe. → détails

🔧 SatMe-Node depuis la page — Station › SatMe-Node : la santé du Pi, le rôle de chaque carte (réception DATV, récepteur SDR, émetteur), les services, la version et le journal ; redémarrer ou éteindre le Pi après une confirmation. L'alimentation LNB du node est gardée quand on change de station, depuis le PC comme depuis le téléphone ; SatMe-PC redémarré retrouve seul un node qui reçoit ; le téléphone liste les stations de la bande large à recevoir d'un toucher, l'image en plein écran. Installer SatMe-Node

📺 Émis | Reçu — pendant une émission DATV, l'image émise à côté de l'image reçue de QO-100, chacune agrandie d'un clic.

🎙 L'IC-9700 en émission — PTT tenu depuis la page (un seul client, 2 s de garde, minuterie), le micro du navigateur vers le poste par sa carte son USB ou par le réseau, puissance plafonnée ; HTTPS pour la page ouverte d'une autre machine.

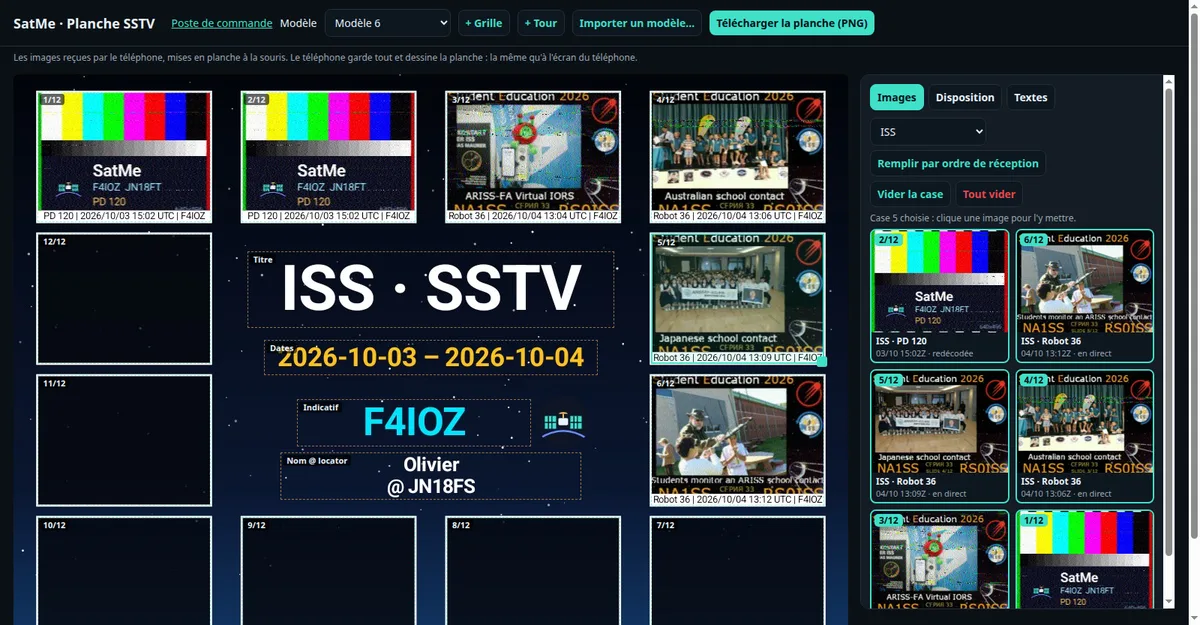

🖼 La planche SSTV — moins d'images que le modèle, disposées le plus grand possible, une copie de chaque diapo (la mieux notée, les images rangées par diapo) ; une série ARISS suivie diapo par diapo : celles qui manquent, et les passages où les attendre ; un fond (intégré, images NASA ou la vôtre) et jusqu'à trois écussons de mission, leur contour uni enlevé. Un modèle s'exporte en un fichier .satme-planche et s'importe sur un autre téléphone ou PC — sans vos images, l'indicatif et le nom remplis par la station qui l'importe. La planche a son événement (campagne, activité annoncée ou série de la galerie), se remplit par diapo strictement à sa place (diapo 5 manquante : case 5 vide), choisit case par case la version montrée (Auto, reçue, corrigée, fusion), et donne le rapport de l'événement — planche, diapos, passages et leur ciel, horaire — en page web ou en PDF A4. Une planche stylée comme l'affiche d'une série ARISS : + Affiche ISS toute prête, titres stylés (chrome, néon, or, le numéro de la série tiré de l'événement), une police (sept polices libres livrées) et un effet pour chaque texte, des cadres néon ou arrondis, sept fonds de plus.

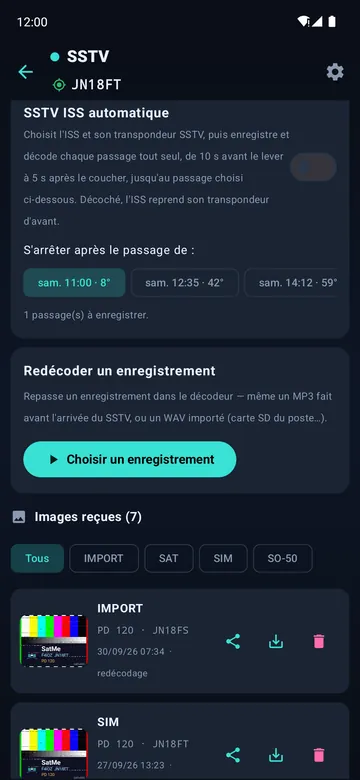

🤖 Campagnes SSTV en auto-pilote — une série ARISS ou un satellite qui envoie des images quelques jours s'entre comme un rendez-vous dans l'Agenda, ou depuis l'affiche de l'annonce lue sur le PC ; l'auto-pilote (coupé d'origine) prépare le poste, le rotor, le son et le décodeur avant chaque passage, enregistre, garde les images et remet tout comme avant. Réception seulement, jamais d'émission.

📣 Activités à venir — dans l'Agenda, ce que les sources en ligne annoncent et que SatMe décode : la SSTV de l'ISS (437,550 MHz, Robot 36 depuis 2026) et d'autres satellites, les contacts ARISS, le SSDV, METEOR vu récemment ; tes passages pendant, un bandeau pour chaque nouveauté, « ça émet maintenant » d'après les écoutes AMSAT, Préparer la campagne SSTV qui remplit l'auto-pilote, à vérifier, ou Activer l'auto-pilote en un clic (réception seulement). Actif d'origine, chaque source se coupe. Et les Diplômes : ceux que la station peut demander, comparés à la galerie et au carnet, la demande préparée (rien n'est envoyé).

🖼 La galerie SSTV par diapo — les copies d'une même diapo ensemble, une note de 0 à 100 par image, le numéro lu au bas des diapos ARISS, l'horaire de la série et les passages où attendre les diapos manquantes ; dans la visionneuse, Brute | Corrigée | Fusion : l'image re-décodée depuis son enregistrement, ses taches retirées, ses copies fusionnées — la réception jamais modifiée.

🛰 Options SSTV — une alerte avant un passage qui doit envoyer une diapo encore manquante (ou reçue seulement avec une mauvaise note) : « Diapo 5 attendue à 04:32 UTC, 49° — passage ISS », une fois par passage, sur le téléphone et SatMe-PC ; la qualité de réception pendant l'image (niveau du son, saturation, synchro et S/B de chaque ligne, la note vers laquelle va l'image) ; le son de chaque passage SSTV enregistré et relié à ses images, gardé aussi longtemps que tu veux (jamais celui d'une image d'une planche ou marquée « à garder ») ; une image façon QSL signée de ton indicatif, ton locator, l'heure UTC, le satellite, la fréquence, le mode et la diapo ; et un pack pour le diplôme ARISS SSTV (les images originales, leur QSL, un résumé prêt pour le formulaire de la galerie — rien n'est envoyé). → détails

🧭 Le plan du rotor — tout le passage prévu avant l'AOS : de quel côté de la butée, retourné à 180° par-dessus le zénith ou un seul déroulement placé quand le satellite est bas ; des zones cachées (toit, arbre) ; le plan dessiné sur le ciel de Suivi, et le chemin du rotor de chaque contact du carnet.

🎯 Calibrer le rotor — un assistant pas à pas : les calibrations du contrôleur (O2, F2, O, F, à la manière du firmware K3NG), une vérification à l'inclinomètre et à la boussole, une correction logicielle par axe ; STOP toujours à l'écran, rien ne bouge sans un clic.

🛰 QO-100 avec un LNB qui dérive — le calage sur la balise suit une dérive de quelques Hz/s, un verrouillage sur la balise ôte les sautillements de tout le transpondeur, et FT8 tolère la dérive. Cela atténue, sans remplacer un LNB tenu par une référence GPSDO (la marche à suivre).

🧭 La page — six espaces de travail dans un rail (Ciel, QO-100, DATV, Modes, Carnet, Station ; touches 1 à 6), un bandeau (ce qui est suivi, le récepteur actif, le prochain passage, un voyant TX rouge qui ne fait qu'arrêter), une barre d'état, la palette Ctrl+K (un onglet, un satellite, un indicatif, une fréquence tapée), des « ? » sur chaque carte, le manuel intégré (F1) avec recherche, des raccourcis clavier. La puce « Son » du bandeau : ce qu'entendent les décodeurs, la carte son du poste reconnue par son nom, Préparer le passage et enregistrer d'une touche. Modules : ne coche que ce qui te sert, le reste quitte le menu.

🔌 Montage : la station telle qu'elle est câblée — la station dessinée de l'antenne au PC, allumée en direct (cyan reçoit, rouge émet, les fréquences sur les câbles) ; modifiée par glisser-déposer depuis un catalogue (paraboles, LNB, convertisseurs et amplis DX Patrol, GPSDO dont Leo Bodnar, bias-T, bloqueur de continu…), photos détourées toutes seules, ce qui manque vérifié avec les dangers signalés (une alimentation LNB qui atteindrait une carte SDR) ; quelle fonction de SatMe tient quelle carte, les conflits et comment les lever, des profils de réception appliqués dans un ordre sûr. Plusieurs plans de la même station, le plan de ce qui tourne montré tout seul, la chaîne détectée gardée comme plan.

📻 Récepteur SDR — mémoires en dossiers avec drapeaux sur le spectre, plans de bandes, pile de bandes, balayage en réception seulement (mémoires, plages, canal prioritaire), affichage réglable (moyenne, crêtes, sept palettes), nettoyage du son (antiparasite, notch automatique et manuel, réduction de bruit, CAG), lecture du CTCSS et silencieux sur sous-ton, I/Q « remonter le temps », enregistrement SigMF et relecture, un générateur d'essai sans matériel, des mesures (niveau dans le temps, bruit solaire, la balise QO-100 sur 24 h). Une échelle des satellites sur la cascade, une table des convertisseurs et transverters, la calibration de la clé en ppm. Récepteurs : RTL-SDR, ADALM-PLUTO, bladeRF 2.0 — et la FI de l'IC-9700 démodulée par SatMe.

📡 L'IC-9700 par le réseau — CAT et son reçu par le LAN du poste (Network Control sur ON), sans câble USB ; réception seulement, toute commande d'émission refusée ; sortie AF ou FI ; les identifiants codés appris d'une capture de sa propre connexion.

📡 Cockpit QO-100 — la cascade nomme chaque signal, un clic s'y accorde et ouvre le bon décodeur ; jusqu'à quatre décodeurs à la fois (FT8, FT4, CW, SSTV, phonie, PSK31, RTTY, balise) ; le plan de bande et une garde sur la fréquence d'urgence, le calage et le verrouillage sur la balise, LEILA signalée ; la télémesure BPSK de la balise médiane décodée.

📺 DATV — MiniTiouner, SatMe-Node ou le démodulateur DVB-S2 de SatMe (Pluto, bladeRF) ; la qualité en clair, la bande large d'un coup d'œil, un écran de pointage, l'historique, sous-titres et traduction parlée, indicatifs lus dans l'image, le résumé de la station reçue ; émission en DVB-S2 ou DVB-S (créneaux libres, test de l'encodeur, rampe) avec toutes les règles de sécurité dans le code, essais en intérieur et sur charge, correction I/Q par carte.

🛰 Télémesure — paquets FSK / GMSK de 1200 à 9600 bit/s (G3RUH, AX.25), images SSDV reconstituées, sur plusieurs passages s'il le faut, valeurs temps réel de FUNcube ; partage SatNOGS DB au choix (coupé d'origine).

✈ Avions, navires, météo spatiale — l'ADS-B à 1090 MHz avec les fenêtres de diffusion par avions, l'AIS à 162 MHz, sur une carte commune sans Internet avec l'aurore prévue ; la météo spatiale (Kp, flux, rayons X, vent solaire, aurore, alertes), téléchargée seulement si on le coche.

📒 Carnet et journal — le contact noté sur le satellite que travaille le poste ; date, heure et satellite modifiables ; indicatifs composés (EA3/M5JFS) avec leur pays et leur drapeau, le locator propre à l'indicatif tapé, la carte qui suit la saisie ; un rapport par passage (cascade suivie du Doppler, niveau, décodages, contacts) en un fichier HTML.

🔗 Interfaces — un serveur rigctld pour les logiciels de carnet (réception seulement, PTT refusé), la molette de volume USB en VFO (Linux), des annonces vocales (passages, émissions, son indicatif décodé…), la traduction parlée de phonie → texte, un lien WebSocket, le CAT qui suit tout de suite le changement de satellite et, au choix, règle le poste même quand le satellite n'est pas visible.

🌐 Publication web (module facultatif, désactivé d'origine) — SatMe-PC envoie, par HTTPS, ce que vous choisissez — images SSTV et SSDV, planches, rapports, contacts, vidéos du journal, passages FT8 / FT4, et en option des données en direct — à une adresse de votre site, qui les reçoit comme il veut (PHP, WordPress, un petit serveur Python…), ou les écrit dans un dossier (site statique, Nextcloud, Syncthing). Chaque genre Sur clic (d'origine), Automatique ou Jamais ; une file sur le disque, réessayée ; rien d'ouvert sur la station. Le format est une API documentée, avec des récepteurs prêts à l'emploi en PHP et en Python.

🔒 À distance — la page derrière un mot de passe pour les autres machines, installable comme une application, un mode distant au son à faible latence pour un lien VPN. De loin, seule l'émission de l'IC-9700 passe (PTT et micro en HTTPS), après une confirmation.

📶 FT8 / FT4 — la cascade qui écrit chaque indicatif à sa fréquence, le radar, « qui appeler maintenant », un décodeur qui suit le Doppler ; l'émission par l'IC-9700, réponse d'un double-clic ou appel CQ, séquence automatique, jamais sans opérateur.

L'application du téléphone, version par version#

20.83#

• CAT : le poste se cale aussitôt sur le nouveau satellite (linéaire ou FM).
• Rotor : le passage planifié avant l'AOS, retournement à 180° plutôt que le grand tour.
• Carnet : le satellite noté d'après le poste ; satellite, date et heure modifiables ; indicatifs composés (EA3/M5JFS) et drapeaux.
• QO-100 : le calage sur la balise suit un LNB qui dérive ; FT8 tolère la dérive.
• SSTV : le décodeur en direct ne se piège plus sur une durée de ligne fausse après un passage bruité ou un saut du son, et chaque image est re-décodée à la fin depuis son propre son, en arrière-plan (SSTV › Réglages › Décodage sur le PC, Options SSTV sur le téléphone, cochée d'origine), sa version corrigée gardée si elle est mieux notée — sur 42 images ISS, note moyenne 82,8 → 90,2.

20.82#

• Images météo METEOR (LRPT), en bêta : METEOR-M2-3 et M2-4 décodés sur le téléphone depuis une clé RTL-SDR et une antenne 137 MHz — couleur de jour et infrarouge, nord en haut, un aperçu pendant le passage ; démarrage à la main ou tout seul avant chaque passage ; un enregistrement WAV I/Q brut décodé aussi. Côtes et frontières tracées d'après l'orbite. Sur la page du satellite, un bouton : Recevoir les images. Vérifié sur l'enregistrement d'un vrai passage, pas encore en direct.
• Icom IC-910H et IC-9100 en mode satellite, à côté de l'IC-9700 : leur adresse CI-V et leur vitesse (19 200 bauds), et la commande de mode satellite propre à l'IC-910H. Éprouvés au banc, pas encore sur les vrais postes.
• Rotor : plus de claquements de relais en continu — un axe à la fois, le pylône un peu en avance du satellite, au plus une consigne toutes les 6 s, et jamais deux fois la même tant que le pylône reste où le contrôleur l'a laissé ; une consigne que le contrôleur n'a pas prise repart au bout de 10 s.
• Corrigé : un enregistrement arrêté à la main pendant que le rotor était connecté pouvait rester affiché en cours.

Les versions précédentes : les nouveautés du wiki.

Fonctions#

Passages et prévisions#

• Prévisions SGP4/SDP4 hors ligne : AOS, LOS, élévation maximale, azimuts, durée, et un tracé polaire pour chaque passage.
• Alerte avant l'AOS, et un passage ajouté à l'agenda du téléphone d'un appui.
• Activités à venir (menu, et depuis les pages SSTV et METEOR) : la SSTV de l'ISS et d'autres satellites, les contacts ARISS (phonie FM), le SSDV et METEOR LRPT annoncés par des sources en ligne (agenda ARISS, AMSAT-UK, AMSAT-F, SatNOGS, écoutes AMSAT), chacune à son rythme et gardée hors ligne ; par jour, avec la fréquence, le mode et tes passages pendant. Une notification pour une nouvelle activité, avant chaque passage utile et quand « ça émet maintenant » — chacune se coupe, comme chaque source. Préparer la campagne SSTV ouvre l'agenda sur un rendez-vous rempli, à vérifier.
• Fiches de passages en PDF à imprimer : coche les passages des satellites, puis choisis combien de prochains passages de chacun imprimer (jusqu'à 20, sur deux semaines).

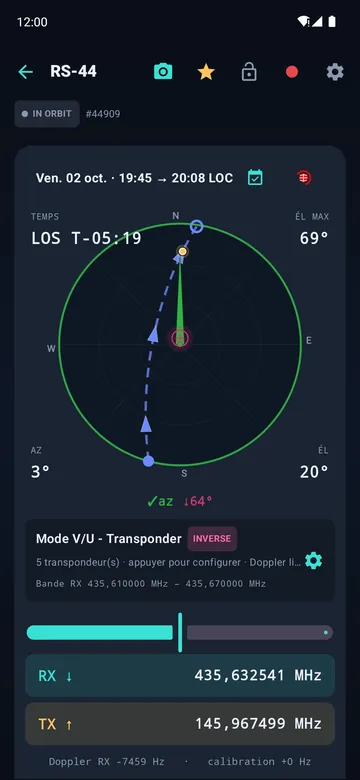

• Suivi en direct : élévation, azimut, Doppler et compte à rebours, lisibles à bout de bras.

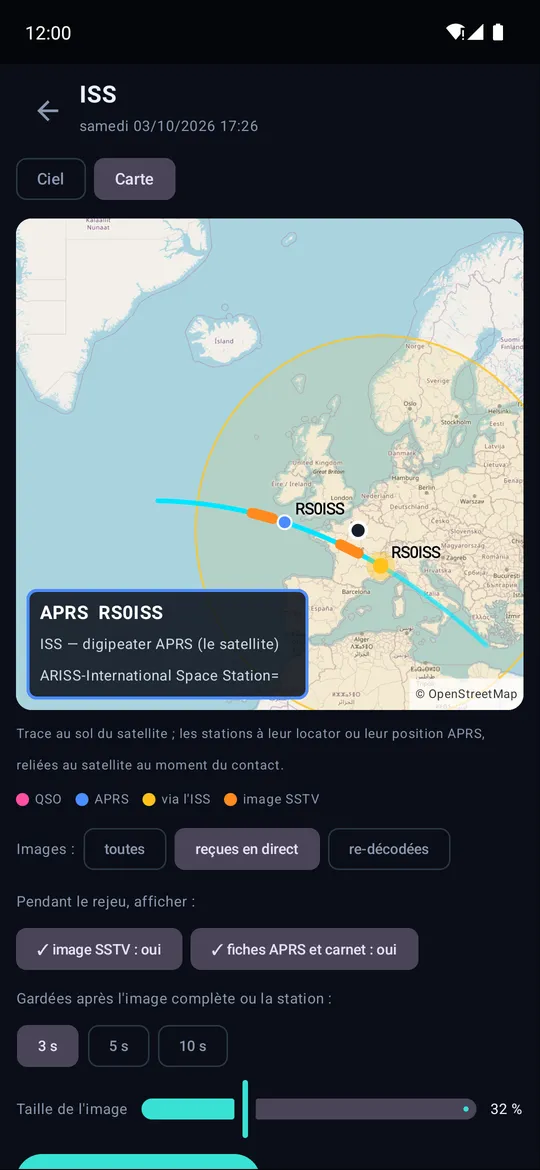

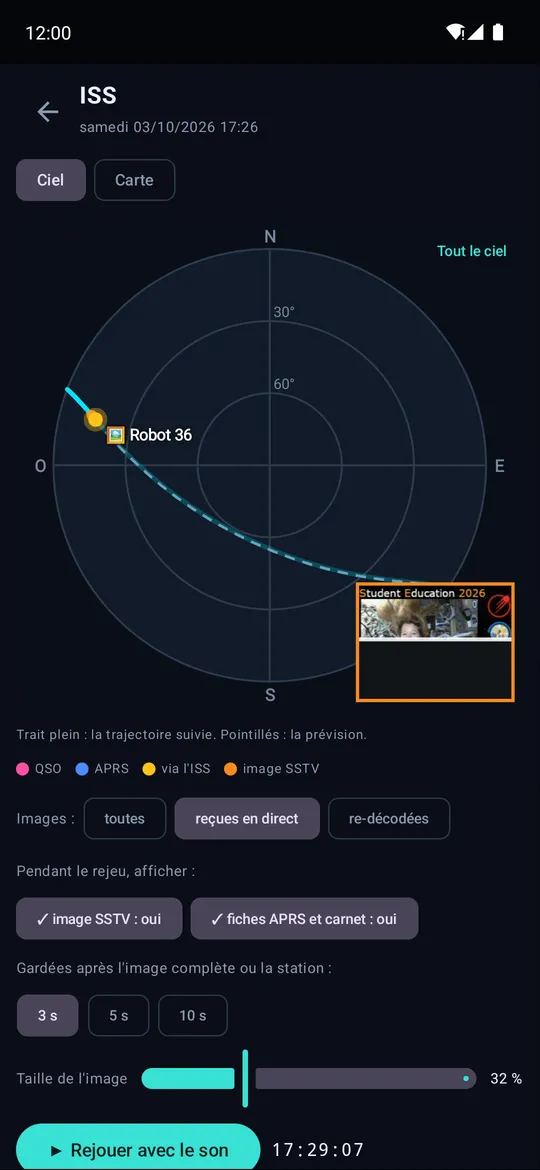

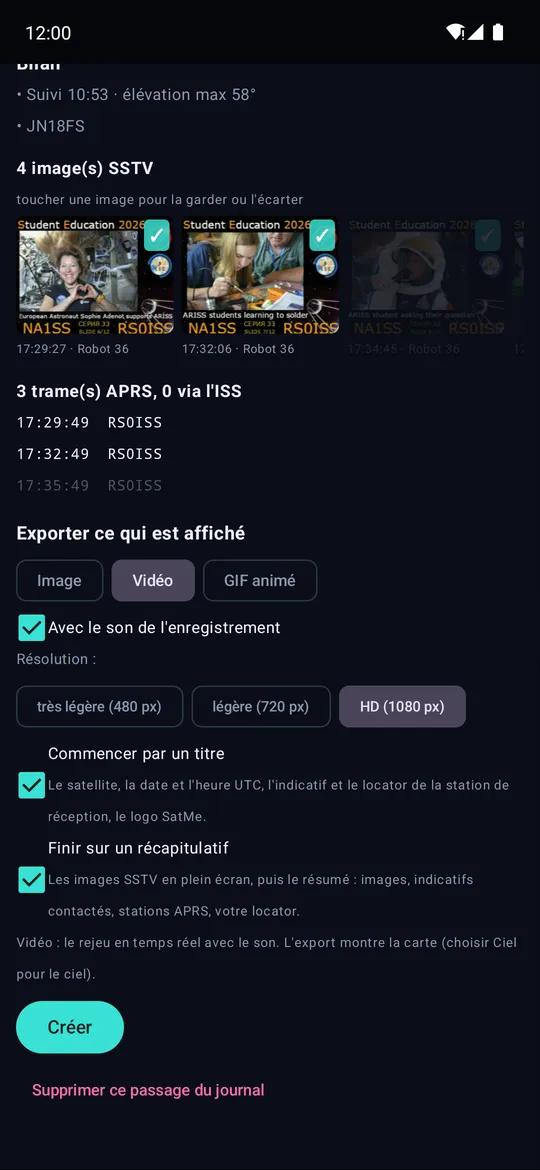

• Journal des passages : chaque passage suivi gardé sur le téléphone (trajectoire réelle, fréquences du poste, antennes, enregistrement), sur le ciel ou une carte OpenStreetMap avec l'empreinte ; contacts, stations APRS et images SSTV à leur place ; rejoué avec son son, avec les fiches des stations ; exporté en image, vidéo, GIF ou son. Signets, S-mètre de l'IC-9700, lecture accélérée, contacts saisis depuis le rejeu. Anciens passages retrouvés d'après le carnet, les images, les enregistrements et Wavelog / Cloudlog ; un passage donné à une autre station en un fichier.

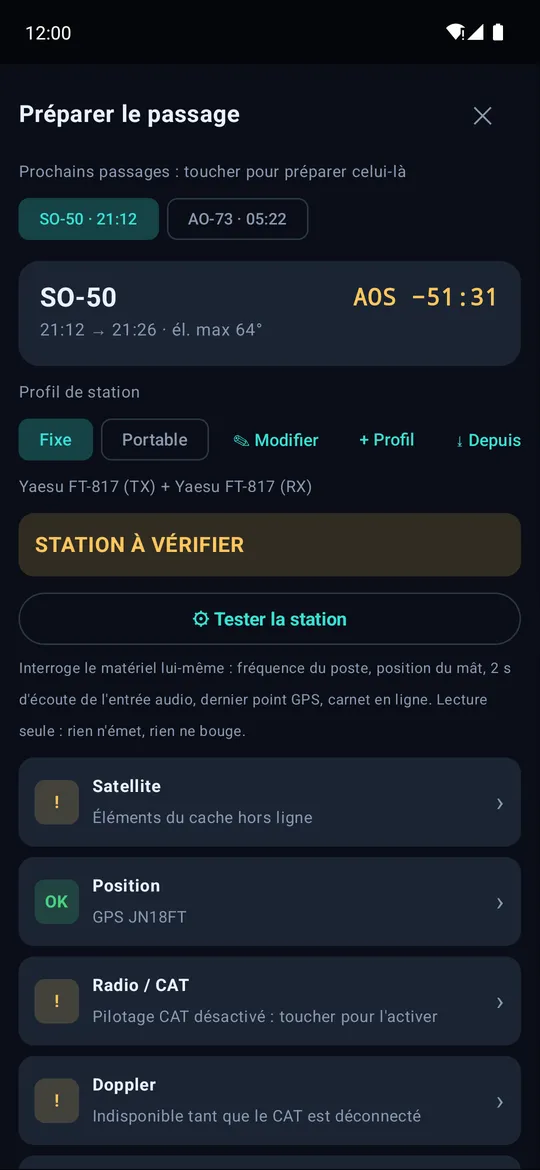

• Préparer le passage : depuis l'icône de n'importe quel passage, neuf voyants vérifient la station selon tes profils (Fixe, Portable…, chacun avec ses postes, sa boussole et sa source du son), chacun menant à ce qui le corrige. Un test en lecture seule interroge le matériel ; avec le CAT connecté, le poste se met sur le satellite préparé. Les passages simultanés sont signalés.
• Globe avec les traces au sol, timeline des prochains passages, et skeds mutuels — les fenêtres où un satellite est visible à la fois chez vous et chez une autre station.
• État AMSAT et SatNOGS de chaque satellite, rapport AMSAT en quelques appuis ; les satellites muets restent hors de la liste. Les satellites portent leur nom court AMSAT (« AO-07 », « ISS ») et leur statut AMSAT, quelle que soit la source des éléments.
• Éléments orbitaux d'AMSAT, de CelesTrak et de SatNOGS (environ 1 700 satellites), ou par un serveur GP SatMe ; gardés sur le téléphone pour servir hors ligne. Quand les sources diffèrent, les éléments du moment les plus frais l'emportent.

Pointage#

• Boussole du téléphone avec calibrage guidé, ou module Bluetooth WitMotion fixé sur la flèche d'antenne.
• Rotors : Yaesu GS-232 en série USB, Hamlib rotctld par le réseau. Un passage par la butée planifié avant lui (autre côté du zénith, par-dessus, un tour seulement s'il vaut la peine), le trajet montré sur la boussole. Retournement au zénith, rangement après le passage, un assistant de calibration (O2/F2/O/F du contrôleur, tableau de vérification, correction logicielle par axe), et des antennes simulées pour regarder le suivi avant de faire tourner les vraies.

Poste et Doppler#

• Correction Doppler en réception et en émission, transpondeurs linéaires (inverseurs ou non) et FM, avec un calibrage mémorisé par satellite.

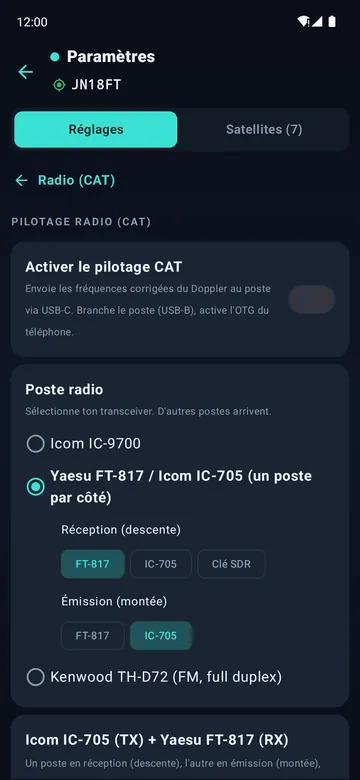

• CAT : Icom IC-9700 en mode satellite, Kenwood TS-2000 en mode SAT, Kenwood TH-D72 en full duplex avec son pupitre, un Yaesu FT-817 ou un Icom IC-705 de chaque côté (deux FT-817, deux IC-705 ou un de chaque), ou l'un d'eux en émission pendant qu'une clé RTL-SDR reçoit.
• Le poste est réglé avant l'AOS, prêt dès le lever du satellite. Une molette ou un clavier USB peut le piloter, ses touches apprises en les pressant.
• Le ton CTCSS est pris dans le nom du transpondeur (SO-50, ISS…), ou réglé à la main.
• Un banc d'essai dans les réglages CAT : un poste simulé qui refuse ce que le vrai refuse, les trames échangées traduites en clair, et la séquence de début de passage rejouée sans aucune radio branchée.
• QO-100 : le transpondeur géostationnaire à bande étroite avec vos convertisseurs, et l'erreur de chaque oscillateur mesurée sur une référence.

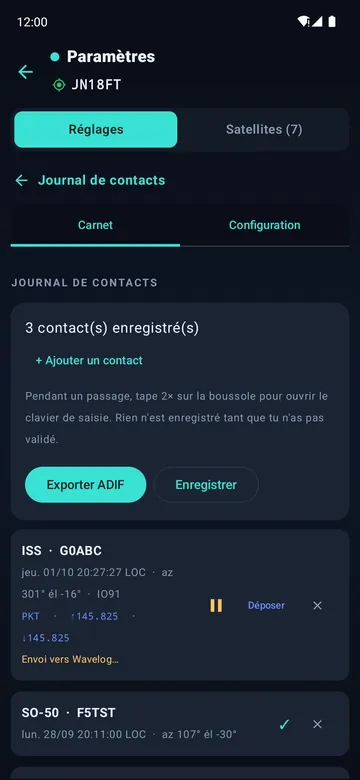

Carnet#

• Clavier d'indicatifs à une main, recherche QRZ.com, nouveau locator et doublon signalés pendant la saisie.
• Wavelog et Cloudlog : contacts envoyés, au besoin tout seuls une minute après la saisie, avec vos profils de station. SatMe apparaît aussi comme une radio dans Wavelog et Cloudlog : satellite, mode et fréquences corrigées du Doppler se remplissent.
• Confirmations LoTW, carte des locators, export ADIF, QSL et fiches d'activation en PDF.

Enregistrement et décodage#

• Chaque passage enregistré en MP3 — micro du téléphone, Bluetooth mains-libres ou carte son USB du poste — avec une annonce vocale au début (satellite, heure UTC, locator) et une copie dans le dossier de votre choix.
• SSTV décodée en direct pendant l'enregistrement (Robot, Martin, Scottie, PD), ou après coup depuis un enregistrement ou un WAV de la carte SD du poste. SSTV automatique : l'ISS ou un satellite favori et son transpondeur choisis, chaque passage enregistré et décodé tout seul jusqu'au passage choisi, écran éteint compris. Une mire SSTV à émettre, avec des évanouissements simulés pour éprouver un décodeur.
• Chaque passage enregistré tout seul quand le poste est piloté en CAT (option), de 5 s avant l'AOS à 5 s après le LOS, l'entrée audio vérifiée à l'armement.

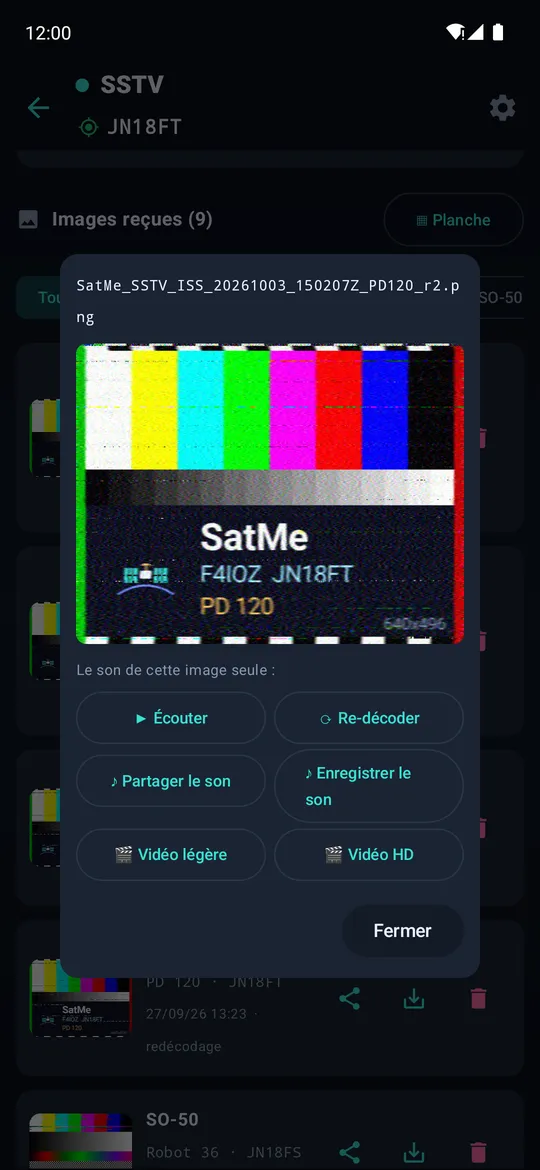

• Chaque image SSTV garde son propre son : l'écouter, la re-décoder, la partager, en faire une vidéo qui la montre arriver. La galerie range les images par diapo, note chacune de 0 à 100 et garde une version corrigée à côté de la reçue (re-décodée depuis son son, taches retirées, copies fusionnées — série 34 : note moyenne 91,6 → 95,8). Pour une série ARISS, un tableau des passages dit quand écouter pour les diapos manquantes.

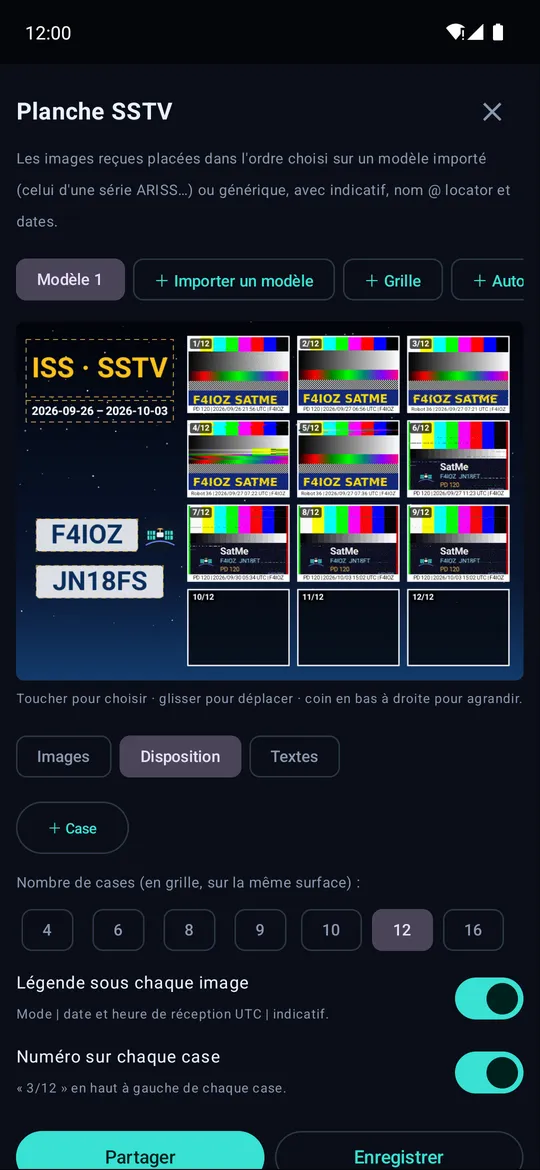

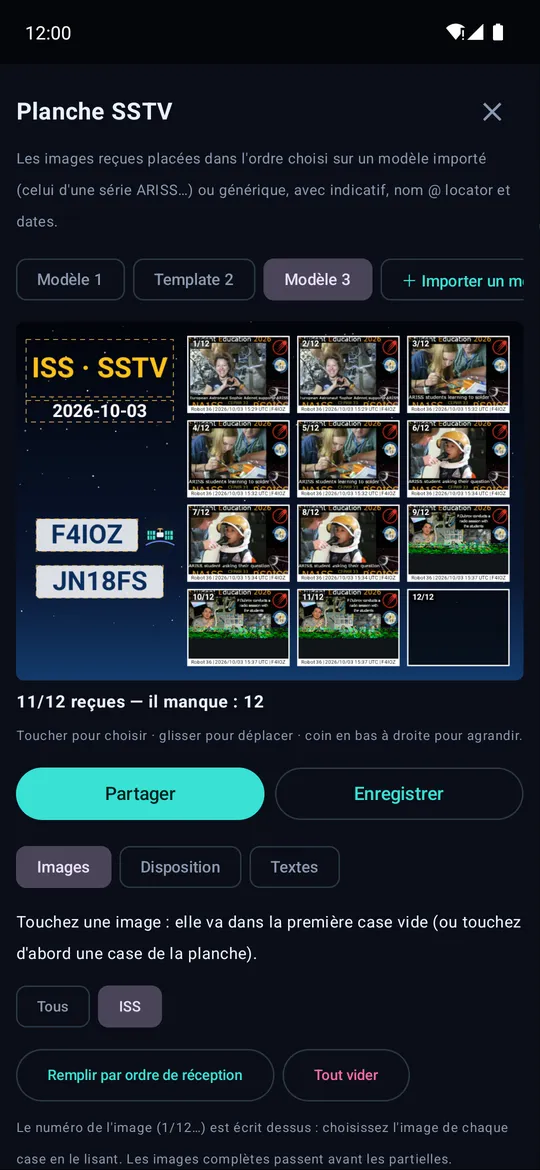

• La planche SSTV pose une série sur un modèle (ARISS ou un fond SatMe) avec indicatif, logo et dates, la diapo n dans la case n ; elle appartient à un événement, dont le rapport (planche, diapos, passages et leur ciel, chaîne de réception) sort en page HTML ou en PDF A4.

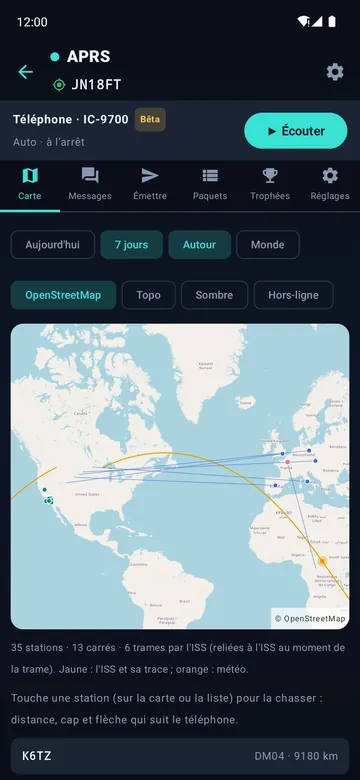

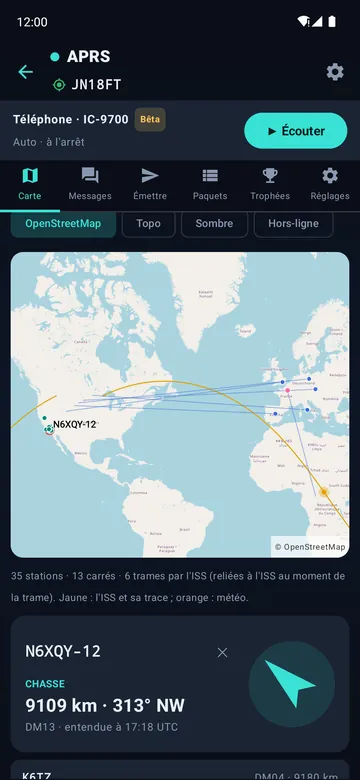

• APRS (bêta) : trames AFSK 1200 décodées pendant l'enregistrement — le digipeater de l'ISS sur 145,825 MHz — ou reçues par un poste KISS, et les stations décodées par un Yaesu FT3D. Positions (Mic-E compris), messages, statuts. Émission par l'IC-9700 ou par un poste KISS comme le Kenwood TH-D72 : APRS Thursday (HOTG) prêt, accusés affichés. On travaille sur l'ISS (145,825 MHz, Doppler suivi) ou sur le réseau terrestre (144,800 MHz, WIDE1-1,WIDE2-1) — ou les deux, l'ISS pendant ses passages et le terrestre le reste du temps. Un bouton « Écouter » règle l'IC-9700 par le CAT ; un Kenwood est passé en KISS et réglé par SatMe lui-même. La position émise peut être approximative (décalage fixe de moins de 500 m).

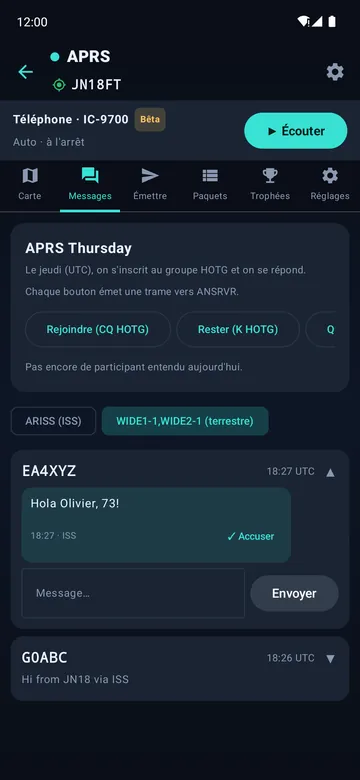

• L'APRS pour le plaisir : quand l'ISS répète ta propre trame, SatMe le fête (bannière, vibration, notification) et dit qui d'autre était sur le passage. Une carte sur fond OpenStreetMap (zoom et déplacement au doigt) avec les stations entendues, la trace de l'ISS, et chaque station reliée à l'endroit où était l'ISS quand on l'a entendue. Les messages en conversations, accusés dans les deux sens, avec les boutons APRS Thursday et les participants du jour. La chasse à une station : distance, cap et flèche qui suit le téléphone. Le bilan du jour en image à partager, les contacts APRS par l'ISS directement au carnet, des records et 14 badges. Les stations météo décodées, et une balise au passage de l'ISS (désactivée par défaut).
• Images météo METEOR-M2-3 / M2-4 (LRPT, bêta) depuis une clé RTL-SDR : couleur et infrarouge, en direct, toutes seules à chaque passage, ou depuis un enregistrement I/Q brut.
• Décodage FT8 / FT4, radiosondes météo, et clé RTL-SDR avec son spectre.

Partage#

• Démonstration en direct : le public suit le passage sur son propre téléphone, en scannant un QR code.
• Écoute déportée depuis un second téléphone sur le même réseau.

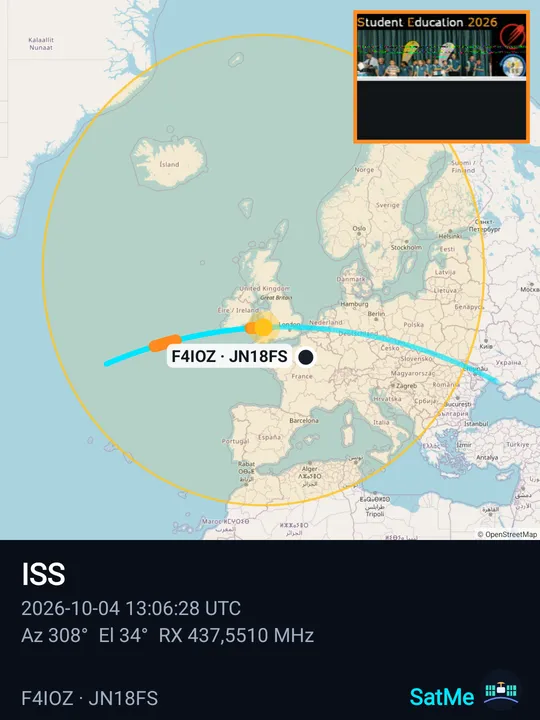

• Images, vidéos, sons, planches et cartes : partagés, ou enregistrés sur le téléphone.
• Poste de commande sur PC : des pages servies par le téléphone, par câble USB ou Wi-Fi — saisie au clavier, cadran polaire, enregistrement, votre station et les prochains passages ; le journal des passages rejoué en grand (carte, S-mètre, frise, lecture accélérée, vidéos fabriquées par le téléphone) ; la planche SSTV faite à la souris — et une API HTTP pour d'autres clients.
• SatMe-PC rejoint en scannant son QR code : les passages, images SSTV, enregistrements et contacts du téléphone apportés au PC. Chaque nouveau contact peut partir tout seul vers Wavelog après un délai au choix, sur le téléphone comme sur le PC.

Français et anglais. Commandes lisibles par les lecteurs d'écran.

Matériel pris en charge#

¹ Écrit et testé au banc, pas encore essayé sur le matériel réel. ² Nouveau : écrit et essayé sur simulateurs (ESP32 virtuel, essai sur charge), pas encore essayé sur l'air avec le vrai matériel.

Câblage#

Le téléphone n'a qu'un port USB-C. Un hub alimenté branché dessus porte tout : postes, carte son, clé SDR, interface du rotor, molette. Par son entrée USB-C PD, il peut aussi recharger le téléphone pendant le passage. Une clé RTL-SDR tire à elle seule environ 300 mA : le hub doit donc être alimenté. Le pupitre PC passe alors par le Wi-Fi.

Documentation#

• Wiki SatMe : le guide complet, pas à pas, avec captures — installation, passages, CAT, enregistrement, SSTV, APRS, carnet, FAQ
• Guide de SatMe-PC (wiki) : chaque fonction de SatMe-PC et où cliquer, chapitre par chapitre, avec captures — aussi en manuel PDF
• Guide intégré de SatMe-PC : le texte du manuel que SatMe-PC ouvre sur F1 — aussi en PDF, joint à chaque version
• La démonstration : une station fictive à installer sur une VM ou un Raspberry Pi
• Boîtier de polarisation : le firmware de l'ESP32, son câblage et son dialogue USB
• API du poste de commande v1 : protocole HTTP pour d'autres clients
• Publication web : ce que SatMe-PC envoie à votre site (API v1) et des récepteurs prêts à l'emploi
• Serveur GP SatMe : relais d'éléments orbitaux (OMM/GP) pour SatMe, à installer sur un Raspberry Pi, un serveur Linux ou Proxmox
• Composants tiers
• Politique de confidentialité

Compiler#

JDK 21, SDK Android 36.

./gradlew testDebugUnitTest assembleDebug

La signature de publication lit keystore.properties à la racine (non versionné) : storeFile, storePassword, keyAlias, keyPassword.

Licence#

GPL-2.0-ou-ultérieure. Licences tierces dans THIRD-PARTY.fr.md.

Remerciements#

• T. S. Kelso — modèles SGP4/SDP4 et CelesTrak (éléments orbitaux)
• John Magliacane KD2BD — PREDICT
• Neoklis Kyriazis 5B4AZ — traduction en C de SGP4/SDP4, reprise par PREDICT
• David Johnson G4DPZ — predict4java (calcul des passages et du Doppler)
• Kārlis Goba — ft8_lib (tables du code correcteur FT8/FT4)
• K9AN, G4WJS et K1JT — protocoles FT8 et FT4 (article QEX)
• Peter Goodhall MM9SQL — Cloudlog
• L'équipe Wavelog — Wavelog, fork de Cloudlog
• IS0GRB — WebSDR QO-100 (référence de fréquence)
• John Morris G4ANB — locators Maidenhead
• AMSAT et SatNOGS — état des satellites ; SatNOGS DB — éléments orbitaux
• Bob Bruninga WB4APR (SK) — APRS
• Stephen Smith WA8LMF — CD de test des TNC (essais du décodeur APRS)
• radio-club F6KMX

73 de F4IOZ
